Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Xitong |
Certification: | CE/CNAS/SGS/ISO |
Numéro de modèle: | QLB-HX |
Quantité de commande min: | 1 jeu |
Prix: | negotiation |
Détails d'emballage: | Emballage nu sur le bateau en vrac |
Délai de livraison: | 2 mois après acompte reçu |
Capacité d'approvisionnement: | 12 ensembles par mois |
de sortie: | 160tph | modèle: | QLB-2000 |
---|---|---|---|
Rez-de-trémie: | 5 unités | Four de Thermol: | 500,000KCAL |
Taille de alimentation globale: | 3.11m | Réservoir d'asphalte: | 3PCS / 30Cubic mètre |
temp maximum.: | 280℃ | Largeur de ceinture: | 600 mm |
Surligner: | usine chaude de mélange d'asphalte,usine chaude de mélange de bitume |

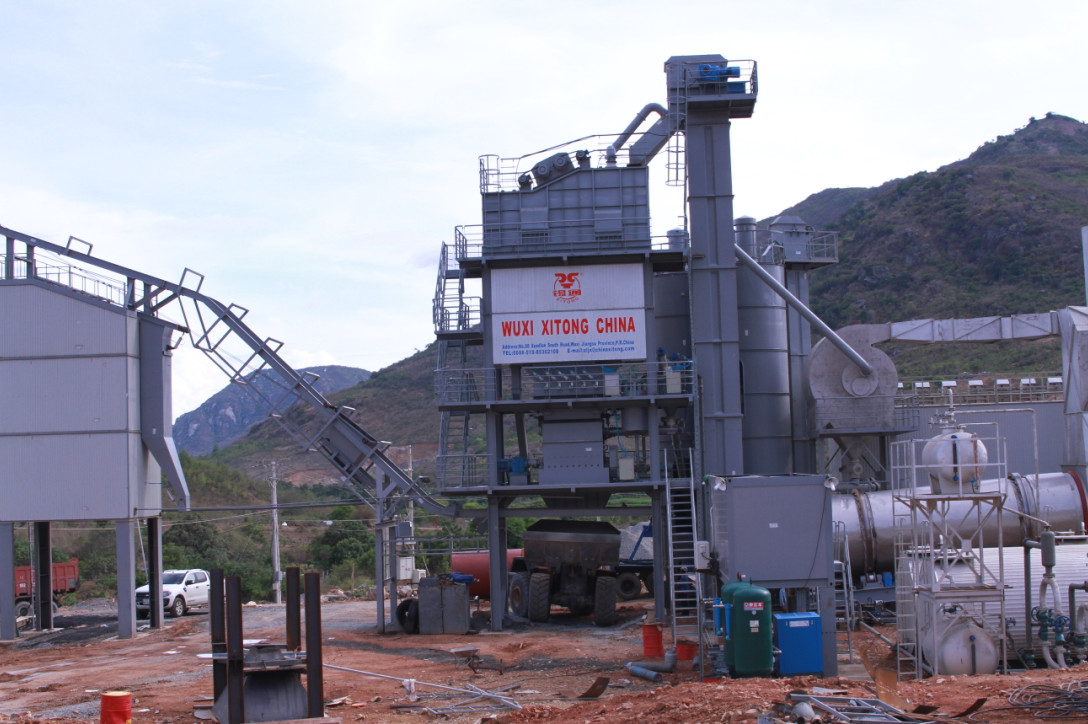

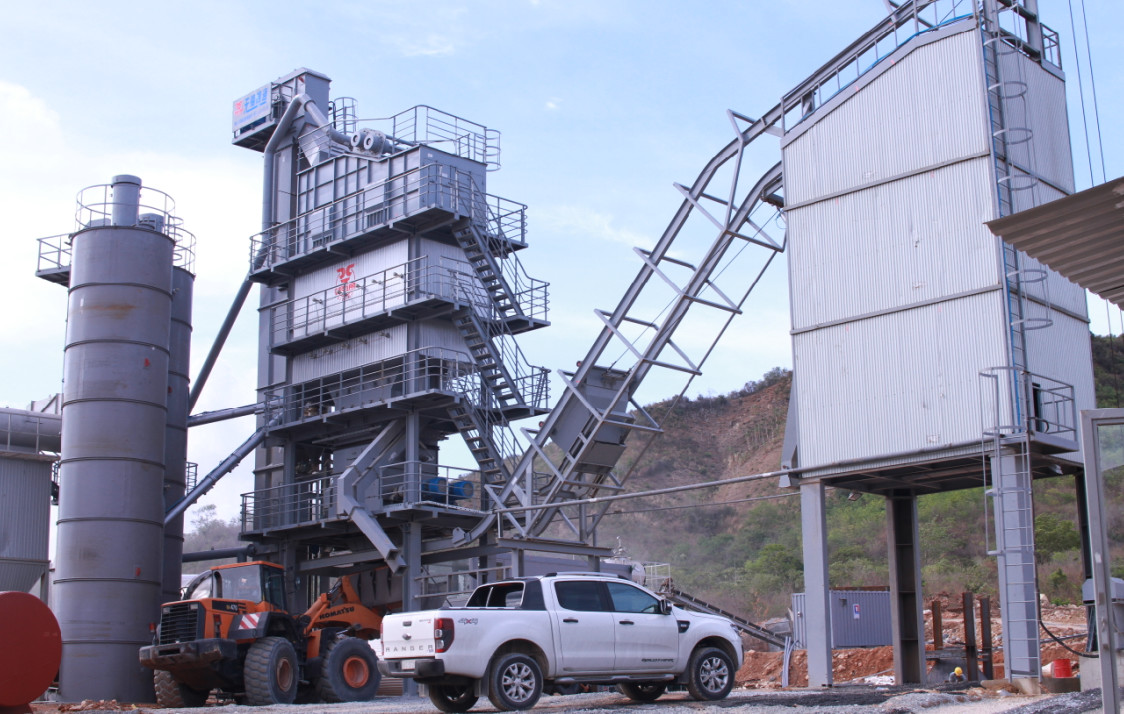

usine chaude d'asphalte de mélange de lutte contre le bruit 70DB avec le changement stepless de vitesse pour l'alimentation de ceinture
Exploitation du système
Cet article inclut principalement le contenu suivant :
a. Électrifiez le système.
b. Module fonctionnant Choose du système.
c. Commandez le démarrage du système.
d. Placez le paramètre d'opération.
e. Contrôlez la procédure d'allumage de brûleur.
f. Contrôlez le démarrage de la trémie froide et l'ajustement de la quantité de alimentation.
g. Contrôlez l'altitude du produit fini.
h. Arrêtez le système.
Le contenu suivant illustrera les méthodes d'opération de chaque section séparément.
⑴. Électrifiez le système
L'électrification du système devrait être exécutée selon les étapes suivantes strictement :
Fermé sur l'alimentation réseau dedans sur l'armoire de distribution. Le voyant de signalisation de la puissance sera éclairé, et le voltmètre indiquera la tension de 380.
Électrifiez tous les commutateurs d'air-coupure de chaque electromotor.
Appuyez sur le commutateur principal sur l'armoire de commande pour électrifier le circuit secondaire.
Mettez en marche l'ordinateur et entrez dans le système d'opération.
Après démarrage, écrivez l'opération de prochaine étape quand le système fonctionne bien. S'il y a n'importe quelle anomalie, arrêtez-la et faites-maintenir la par l'ouvrier chargé de l'entretien, et remettez en marche le système après qu'on élimine le défaut.
⑵. Placez le module d'opération
Avant opération, il est nécessaire pour choisir le mode d'opération, et ce système pourrait fonctionner à n'importe quel mode.
Contrôle manuel pour l'opération de panneau.
Automation pour l'opération de panneau.
Contrôle automatique pour l'opération d'interface d'ordinateur.
Il y a approprié choisissant la clé du mode d'exploitation du système sur l'interface de contrôle. Cliquez sur la clé de mode-contrôle avec la souris pour commencer le mode d'opération approprié. Le mode manuel est principalement employé pour corriger et éliminer de défaut. Pendant le fonctionnement normal, employez le mode automatique en grande partie.
⑶. Mettez en marche le système de contrôle.
Après avoir fini les étapes de stimulant, le système de contrôle commence à fonctionner.
Premièrement, coupez le contrôleur d'air-porte du ventilateur d'extraction pour réduire le courant de démarrage. Mettez en marche le compresseur d'air. Puis, choisissez le mode de démarrage automatique pour l'electromotor sur l'interface de contrôle, et l'electromotor commencera dans l'ordre en conséquence.
Le processus automatique accomplira le démarrage ordinal des équipements suivants :
Mélangeur.
Écran
Ascenseurs de seau globaux.
Ascenseurs de seau de remplisseur.
Fan secondaire
Dessiccateur
Convoyeur à bande NO.2
Convoyeur à bande NO.1
Convoyeur de vis de remplissage
Convoyeur de vis de remplissage de chaux.
Valve de cendre.
Convoyeur de vis de Noumenon.
Remplisseur de rebut déchargeant le convoyeur de vis.
Valve de balayeuse de chiffon.
Appuyez sur la touche de “arrêt”, le système sera arrêté selon l'ordre stop.
Convoyeur collectif pour la centrale de malaxage d'asphalte sur le machanism de alimentation froid (agrégat cru)
ARTICLE | Mécanisme | NOM DE PARTIE | QUANTITÉ | Spéc. |
1 |
Convoyeur collectif
|
tambour d'entraînement | 1 | |
2 | ralentisseur | 1 | BWD13-17-7.5Kw | |
3 | entraînement | 1 | P=25.4 | |
4 | rapport | 2 | F90610 | |
5 | chaîne | 1 | P=25.4 | |
6 | roue conduite de pignon | 1 | P=25.4 | |
7 | rouleau en caoutchouc | 2 | ||
8 | abaissez le rouleau de soutien | φ76 L=895 | ||
9 | bande de conveyeur | 1 | B=800 L =45200 | |
10 | tambour conduit | 1 | ||
11 | rapport | 2 | K90610 | |
12 | vis de réglage | 2 | ||
13 | rouleau supérieur de soutien | φ76 L=280 |
