Numéro de modèle: | QLB-HX4000 | Production évaluée :: | 320t/h |
---|---|---|---|
Type de puissance: | 380v/50HZ | Silo de stockage :: | Dirigez la décharge |
Type mobile :: | Fixe | Certification: | ISO9001: 2000, CE, |
Marque déposée :: | Xitong | Volume de mélange: | 4000kg |
Mettre en évidence: | usine chaude de mélange d'asphalte,usine chaude de mélange de bitume |

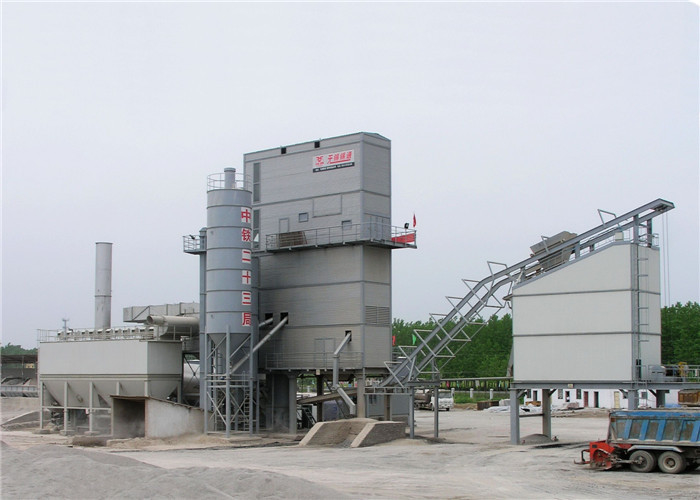

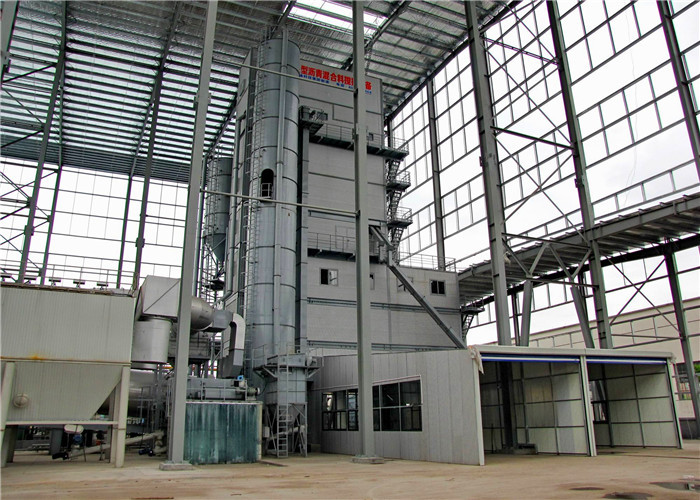

type usine chaude du conteneur 320TPH d'asphalte de mélange de protection de l'environnement
1, prévention de la pollution de la poussière et mesures de contrôle
1. Système froid d'offre globale
Trémie froide, convoyeur de courroie de départ par temps sec (ou de pierres sèches) froid, quand chargeant le matériel dans le chariot élévateur, beaucoup de poussière se produira ; quand l'alimentation du convoyeur à bande, particulièrement la teneur en poussière élevée des granulats fins (le contenu maximum de la poussière peut atteindre 25% ou plus), en raison du choc en pierre de baisse et de vitesse, beaucoup de poussière se produiront.
En réponse à ces phénomènes, nous avons monté le dispositif isolé de dépoussiérage sur chacune de la trémie froide, et ajoutons un filtre à manches spécial pour rassembler la poussière produite pendant le chargement de chariot élévateur et l'alimentation de convoyeur à bande.
Et adoptez la technologie de cheminement en temps réel d'induction magnétique, quand le chargeur alimentant, la poussière de valve de conduit du dispositif de dépoussiérage sur la trémie froide sera automatiquement ouvert pour permettre à la poussière d'entrer dans le filtre à manches.
La manière de transport clôturée par utilisation de conducteurs de ceinture et de convoyeurs à bande, admission de la poussière est placée dans la position clé de la poussière, et la circulation d'air est la poussière réglable et rassemblée sera envoyée au filtre de b AG pour le traitement centralisé.
2, système de séchage
Le cylindre est couvert par couche d'isolation de laine de roche et plaque d'acier inoxydable placée d'une couche externe, isolation thermique, isolation phonique ; cylindre joint en bout par le joint labyrinthe + joint en caoutchouc à hautes températures de feuille ; le dessiccateur est installé avec l'instrument de pression et lié avec la fan installée d'ébauche, de sorte que le dessiccateur soit toujours dans l'état de pression négative, aucune poussière ne se renverse.
3, système de bâtiment principal
L'écran de vibration, la trémie de pesage en pierre chaude et les silos globaux chauds, jonction de mélange de réservoir adopte la nouvelle structure se reliante composée à hautes températures de matériel de cachetage ; Charnière de porte de pesage en pierre de trémie utilisant les joints sur commande ; le dessus d'écran de vibration augmente le dispositif secondaire de ventilation, pression interne de équilibrage d'équipement et la poussière de rassemblement pour le traitement centralisé, faisant le bâtiment principal toujours sous l'état de pression négative pendant le travail ; De ce fait assurant le dispositif d'isolement de l'extérieur en employant, aucune fuite, pour empêcher le débordement de la poussière du bâtiment de mélange principal. genièvre-fond-alt : automatique ; texte-alignez : gauche ; mso-paginations : la manière de transport clôturée par utilisation de conducteurs de ceinture de widow-orphan'> et de convoyeurs à bande, admission de la poussière est placée dans la position clé de la poussière, et la circulation d'air est la poussière réglable et rassemblée sera envoyée au filtre de b AG pour le traitement centralisé.
Spécifications
Type forme d'Environnemental-protection de série de QLB-H de données de centrale de malaxage d'asphalte
Nom | Spécifications | ||||
Modèle QLB-H ambiant – type de protection | QLB-H2000 | QLB-H 3000 | QLB-H 4000 | QLB-H5000 | |
Productivité évaluée | 160t/h | 240t/h | 320t/h | 400t/h | |
Volume/nombre de poubelle froide | 10m3/5 | 12m3/5 | 16m3/6 | 16m3/6 | |
La poussière rassemblent le type | L'air rincent à partir de l'orifice de vidange | ||||
La poussière rassemblent le résultat | Pas plus que la catégorie 1 de 30mg/Nm3 Ringe-Imann | ||||
Carburant | Poudre pétrole diesel/lourd/charbon | Huile diesel/lourde | |||
Volume/nombre de poubelle chaude | 50t/5 | 80t/5 | 95t/6 | 95t/6 | |
Précision de doser global | Moins de ±1.0% | Moins de ±0.5% | |||
Précision de doser de poudre | Moins de ±1.0% | ||||
Précision de doser d'asphalte | Moins de ±0.5% | ||||
Capacité KG/batch de mélangeur | 2000 | 3000 | 4000 | 5000 | |
Volume/nombre de réservoir d'asphalte | 50m3/2 | 50m3/4 | 30m3/4 | 30 m3/5 | |
Volume de poubelle de produit fini (T) | 120 | 160 | 220 | 220 | |
Puissance totale (kilowatts) | 475 | 690 | 910 | 990 | |
Système de contrôle | Pleine gestion par ordinateur automatique (PLC+LED+mouse) |
