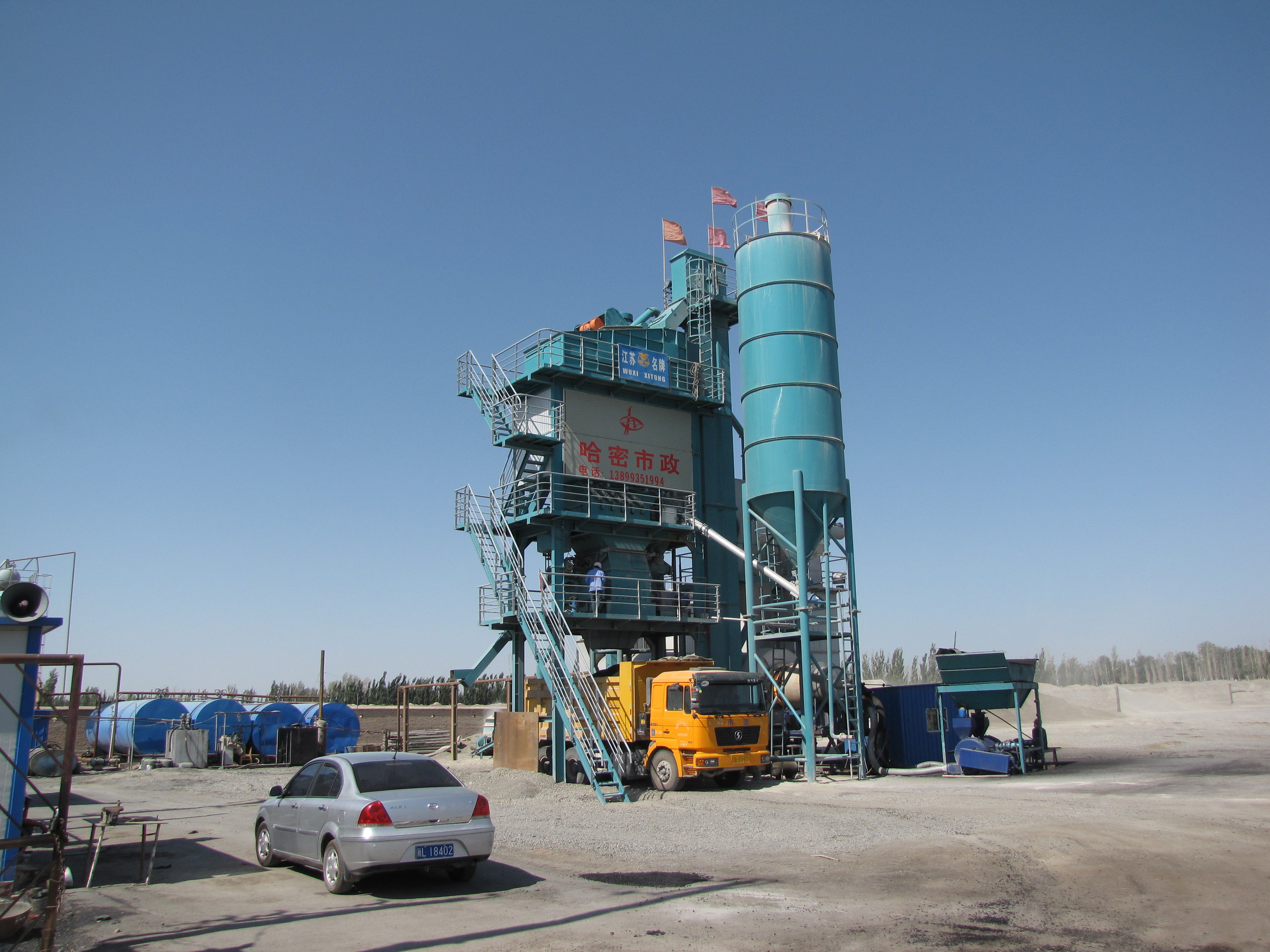

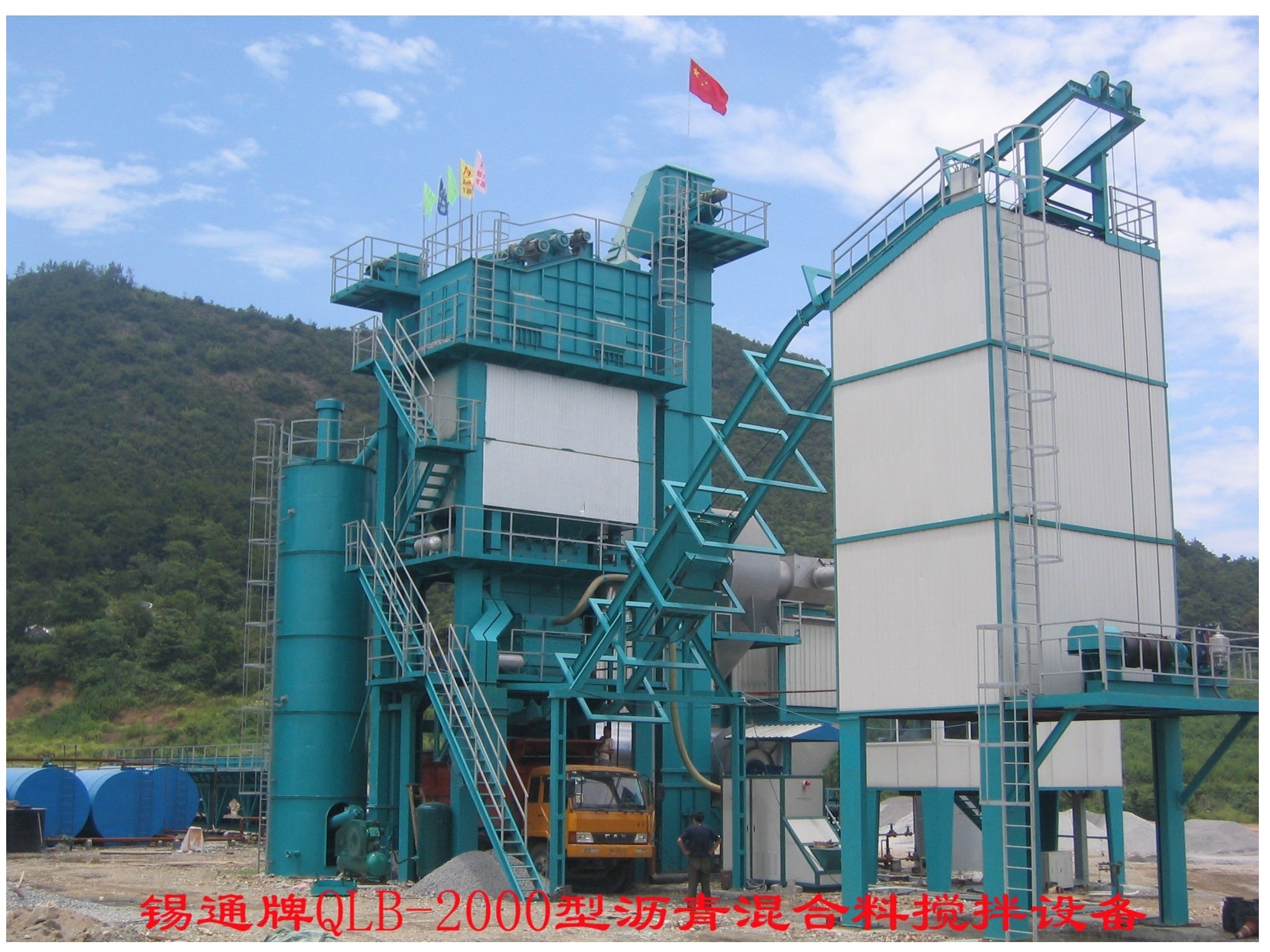

Type de traitement en lots automatique de conteneur usine chaude de mélange d'asphalte de 160tph avec le démarreur mou d'ABB
Description pour le système de contrôle
1,0 système de contrôle électrique
Le système de contrôle de l'équipement de mélange d'asphalte de série de QLB se compose de salle distincte de contrôle central, câble de connexion périphérique et le fil, salle de commande est divisé en pièce de distribution d'énergie et cloison d'opération.
1,1 salle d'opération
La salle d'opération est de la structure de conteneur, dont le mur externe emploie 2 couches de boucle de luxe d'alliage d'aluminium, et le mur intérieur emploie le panneau composé en aluminium de première qualité, entre l'extérieur et le mur intérieur, il y a matériel d'isolation acoustique et thermique.
La pièce de distribution d'énergie et la partie commande de salle d'opération peuvent être divisées en 2 secteurs distincts, au lieu des armoires d'alimentation traditionnels dans le secteur de distribution d'énergie, tous les composants électriques sont installé directement dessus mur d'intérieur de salle d'opération pour une dissipation thermique plus facile et entretien. Il y a des vitraux de large-champ sur 3 côtés de zone de contrôle pour l'état courant de observation de l'équipement sur le chantier. Il y a armoire-air-conditionneur dans le secteur de distribution d'énergie et accrocher-air-conditionneur dans la zone de contrôle
* dimension : 6000mm×2400mm×2500mm (L×W×H)
1,2 pièce de distribution d'énergie
Pièce de distribution d'énergie dedans principalement composée de pièces électriques de basse tension (briseur d'air, contacteur à C.A., relais, thermorelay), démarreur et convertisseur de fréquence mou, etc., qui commandent principalement tous les moteurs, cylindres et soupapes à air des équipements de mélange.
Placez le commutateur d'air pour l'alimentation secteur, et tous les moteurs sont équipés du commutateur de protection d'air et surchargent le dispositif de protection, la classe d'isolation de la puissance est la catégorie 4, et il y a des marques sur des cosses.
Le grand moteur de puissance emploie le démarreur mou pour démarrer sans à-coup par le rendement à faible intensité et élevé.
Placez chaque circuit de branche avec la protection de retour de voyage.
Tous les câbles d'équipement de mélange sont reliés à la pièce de distribution d'énergie.
système de contrôle 1,3
Le système se compose d'unité ascendante d'ordinateur pilote (ordinateur pilote industriel) et contrôleur de programmation de haut en bas (PLC), pesant le mètre, des composants pesant capteur, de convertisseur de fréquence et de basse tension, et également est équipé du clavier, la souris, le moniteur et l'imprimante, etc. Chaque unité emploie le port terminal d'Ethernet pour communiquer.
Sur la base des magnétocardiogrammes (logiciel de configuration), le système de contrôle adopte le logiciel de gestion spécial développé particulièrement pour l'équipement de mélange d'asphalte, qui peut surveiller l'état courant global de temps en temps et l'affichage sur l'écran en mode dynamique, au fond de l'écran là est icône de contrôle de formule et ligne rapide.
Le système peut automatiquement finir le contrôle de l'État de chaque lien de travail, à savoir toutes les fonctions de commande exigées par des équipements tels qu'automatique traitant en lots, de la compensation de l'impulsion (différence de niveau), de l'alarme d'échec, du stockage de forme de rapport et de l'impression.
Tout le contrôle de fonction est protégé par programme informatique contre l'erreur provoquée par misoperation.
Le système de contrôle a la fonction d'opération entièrement automatique et manuelle.
La puissance d'UPS fait la tension de l'écurie de système de contrôle pour empêcher la tension d'impulsion provoquée par le changement de puissance ou l'auto-génération endommageant l'ordinateur, qui créera une condition d'exploitation sûre pour la cloison globale de contrôle. Quand hors de l'électricité, le temps de tampon de la puissance est de 15 minutes
Spécifications
Les séries de QLB asphaltent la table chaude de spécifications d'usine de mélange
| Nom |
Spécifications |
| Modèle |
600 |
1000 |
1500 |
2000 |
2500 |
3000 |
| Production |
48tph |
80tph |
120tph |
160tph |
200tph |
240tph |
| Volume froid de conducteur |
8m3 |
9m3 |
10m |
10m3 |
12 m3 |
12m3 |
| La poussière rassemblant le type |
Type de baisse de gravité et filtre à manches (fluch arrière d'air) |
| Type de carburant |
Diesel/masut/gaz naturel |
| Volume/nombre de poubelle globale chaude |
12t/4 |
32t/4 ou 5 |
40t/4 ou 5 |
50t/5 |
60t/5 |
80t/5 |
| Précision du pesage global |
Moins de ±0.1% |
Moins de ±0.1% |
| Précision du pesage de poudre |
Moins de ±0.16% |
Moins de ±0.16% |
| Précision du pesage d'asphalte |
Moins de ±0.18% |
| Capacité de mélange KG/batch de réservoir |
600 |
1000 |
1500 |
2000 |
2500 |
3000 |
| Volume/nombre de cuve de stockage d'asphalte |
10m3/2 |
16m3/2 |
30m3/2 |
30 m3/3 |
50 m3/2 |
50 m3/3 |
| Capacité du silo de finition de mélange (T) |
- |
60 |
100 |
120 |
160 |
| Puissance installée (kilowatts) |
185 |
280 |
345 |
470 |
608 |
680 |
