Usine de tension d'asphalte de capteur, centrale de malaxage chaude d'asphalte de l'ascenseur 260tph

Informations de base
Certification: CE/CNAS/SGS/ISO
Numéro de modèle: QLB
Quantité de commande min: 1 jeu
Prix: negotiable
Détails d'emballage: Emballage nu
Délai de livraison: le mois de /2 de négociation après a reçu votre paiement
Capacité d'approvisionnement: 10 jeux par mois
Détail Infomation
Type: Fixe Puissance totale: 680kw
Réservoir de réception d'asphalte: Mètre cube 2 Réservoir de bitume: 50t
Consommation de carburant: ≤6.5kg/t pompe d'alimentation: 25 mètres cubes/heure
Système de contrôle: contrôleur programmable de logique Ascenseur chaud: 260tph
Mettre en évidence:

équipement de construction de routes

,

matériel de construction de route


Description de produit

Capteur de tension pour l'usine de pesage précise de mélange en lots d'asphalte avec la capacité de convoyeur de vis de ≥30t/h



Remplisseur pesant sur la tour de mélange de l'équipement de mélange d'asphaht stationnaire de bitume



A. Summarization

Il y a deux circuits d'alimentation de remplisseur, qui fournissent le remplisseur et chaulent le remplisseur.

⑴. Circuit d'alimentation de remplisseur

remplisseur : → de convoyeur de vis de → de convoyeur de ration de → de trémie de transion de → d'ascenseur de seaux de → de convoyeur de vis de → de trémie de stockage pesant la trémie

Sur le débouché du bout le convoyeur de vis a installé une vanne papillon pneumatique, qui commande la quantité.

⑵. Circuit d'alimentation de remplisseur de chaux.

remplisseur de chaux : → de convoyeur de vis de → de convoyeur de ration de → de trémie de transion de → d'ascenseur de seaux de → de convoyeur de vis de → de baghouse pesant la trémie.



Signe important

Si le remplisseur contient la grande boue, ou le mélange d'asphalte est employé pour la construction de route, ne devrait pas employer le remplisseur. Autrement, elle influencera la qualité du béton d'asphalte.



Trémie de stockage de B. Filler

Sur le dessus de la trémie de remplisseur, il y a un échappement avec le sac intérieur, qui a employé pour séparer l'air de forme de remplisseur en ajoutant le remplisseur. Le sac en échappement doit être éclairci trimestriellement.

Sur le dessous le cône de la trémie a installé un ressort pneumatique d'anti-voûte fait par la mémoire à accès direct par fenêtre, qui continue le remplisseur décharger librement. La pression atmosphérique écrit le ressort pneumatique devrait n'être pas plus de 0,2 MPA.

Il y a une vanne papillon manuelle sur la porte de trémie-décharge, qui a employé pour ajuster le flux de remplisseur.



Ascenseur de C. Filler

Veuillez se référer au chapitre de l'ascenseur global chaud en ce manuel.

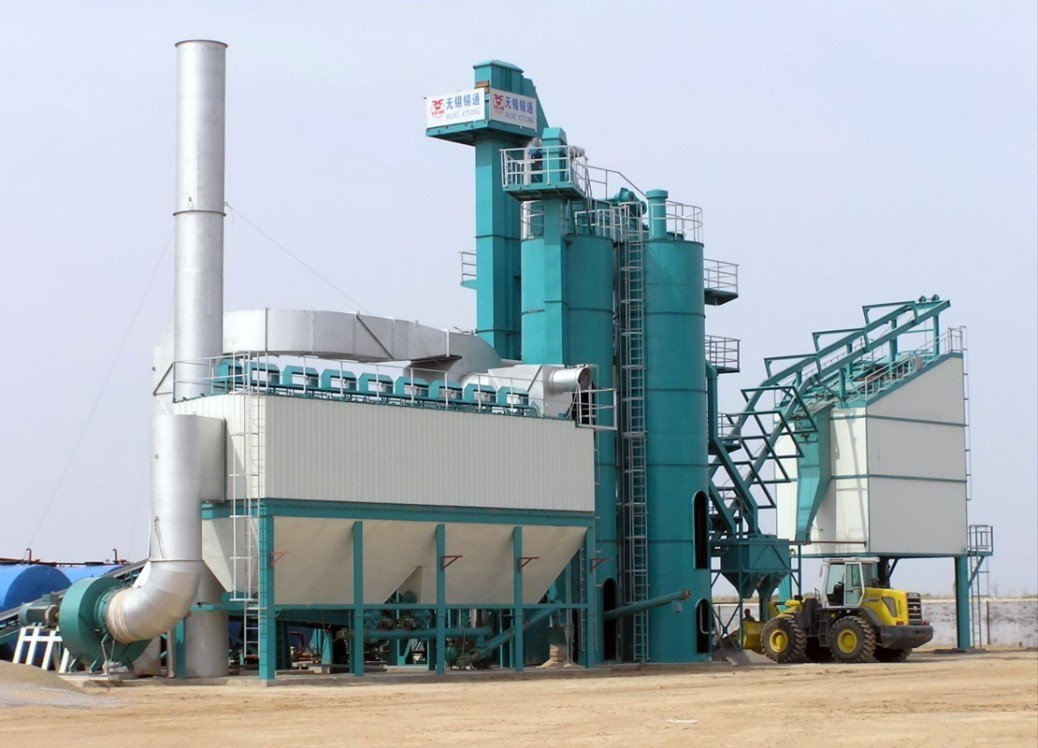

Usine de tension d'asphalte de capteur, centrale de malaxage chaude d'asphalte de l'ascenseur 260tph

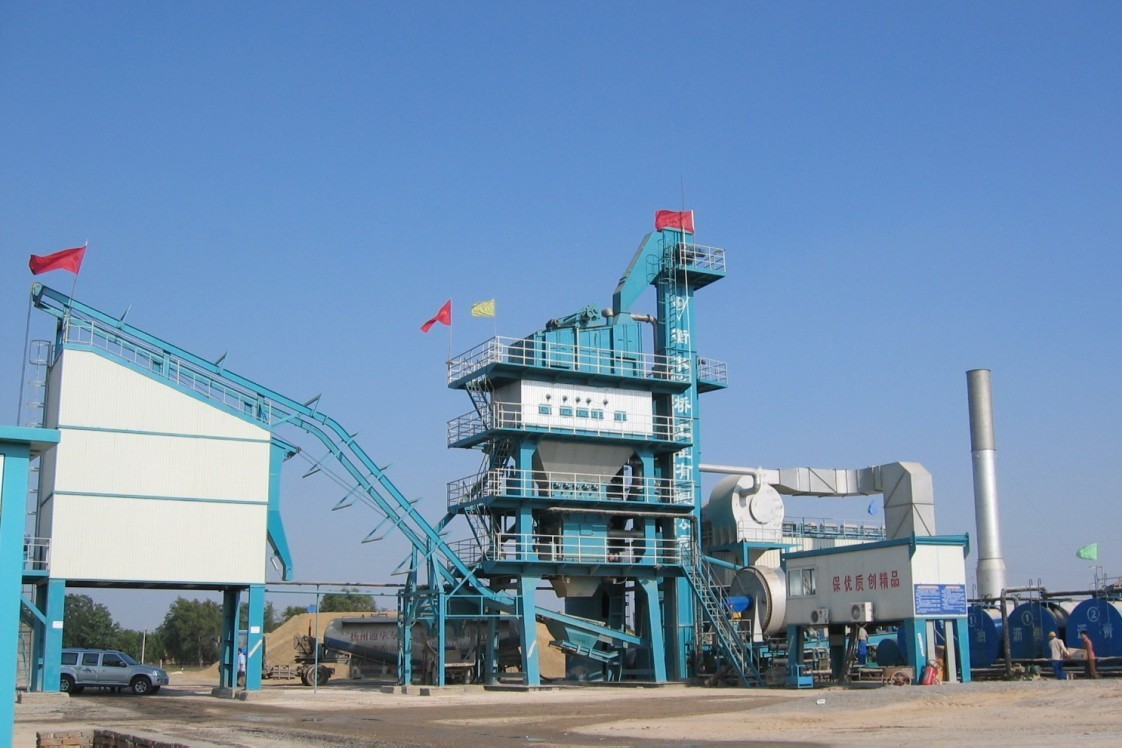

Usine de tension d'asphalte de capteur, centrale de malaxage chaude d'asphalte de l'ascenseur 260tph



Non. Nom Quantité Remarque
A Circuit d'alimentation de poudre globale froide
1 type intégré par 12m3 trémie globale froide de poudre (deux avec le vibrateur de mur) 5 ensembles avec le functin alarmant d'emptyingr
2 Conducteur de courroie 5 ensembles convertisseur de fréquence
3 Convoyeur à bande collectif 1 ensemble
4 Convoyeur à bande de pente 1 ensemble
B Dessiccateur et brûleur pour l'agrégat
1 Dessiccateur (frottement conduit) 1set Couverture d'acier inoxydable dehors pour la conservation de la chaleur
2 Brûleur 1set L'Italie eb
3 réservoir 50T diesel 1 PC
C Grue matérielle chaude
1 Grue matérielle en pierre 1set
D Système de mélange de tour
1 écran de vibration de Jumeau-axe 1 ensemble Froid rivetant la technologie, incidence de NSK
2 Poubelle globale chaude (5 poubelles) 1 ensemble Couverture en acier de couleur pour la conservation de la chaleur, indicateur de type continu
3 Doser global 1 ensemble Capteur de Toledo
4 Doser de remplisseur 1 ensemble Capteur de Toledo
5 Doser d'asphalte 1 ensemble Capteur de Toledo
6 Pompe de pulvérisation régulatrice d'asphalte 1 ensemble
7 Convoyeur de vis 1 ensemble Mémoire à accès direct par fenêtre de l'Italie
8 Réservoir de mélange (double commande de réducteurs) 1 ensemble
9 Cadre principal équipé de la balustrade de plate-forme, d'échelle, de balustrade et de garde 1 ensemble
E Stockage de poudre et système minéraux et de rebut de transport
1 Poubelle de stockage minérale de poudre (50 m3) 1set Avec l'arc-briseur de mémoire à accès direct par fenêtre et l'alarme acousto-optique de débordement
2 Poubelle de stockage reprise de poudre (50m3) 1 ensemble Avec l'arc-briseur
3 Hoister de rebut de remplisseur 1 ensemble
4 Convoyeur de vis 2 ensembles De la poubelle de rebut de remplisseur au hoister de remplisseur
5 Convoyeur de vis 2 ensembles Pour le remplisseur dosant, mémoire à accès direct par fenêtre de l'Italie
6 Convoyeur de vis 1 ensemble Décharge de rebut de remplisseur
7 Vanne papillon 3 ensembles Mémoire à accès direct par fenêtre de l'Italie
F Système de collecteur de poussière
1 Collecteur primaire d'enveloppe de volute 1set
2 Collecteur secondaire de sac (l'air rincent à partir de l'orifice de vidange) 1set Sac de Nomex, rincer d'air
3 Fan d'ébauche, chemin de fumée et cheminée 1set Démarreur mou d'ABB
4 Convoyeur de vis   Transport au hoister global chaud
5 Déclencheur électrique de porte d'air 1 ensemble
G Système de contrôle pneumatique
1 Pièces pneumatiques 1set
2 Compresseur d'air 1set
3 Sac d'entreposage à l'air 1 PC
H Système de contrôle électronique
1 Salle d'opération électrique (avec 2 états d'air) 1set
2 Système de contrôle d'ordinateur (double contrôle de pair de PC, double moniteur) 1set PLC de Mitsubishi
I Poubelle de stockage de finition de produit
1 poubelle 160T de finition (avec gardez le dispositif chaud) 1 ensemble Dispositif d'anti-isolat de souhait
2 Véhicule de transit (chariot) et système d'enroulement 1 ensemble Contrôle de fréquence de Yaskawa
K Chauffage d'asphalte et système de stockage
1 Four d'huile thermique de YYW-900Y (750 000 kilocalories) 1 ensemble
2 Brûleur diesel importé 1 ensemble Weishuapt Allemagne
3 poubelles à hautes températures de l'asphalte 50T 3 PCs
4 réservoir de décharge de l'asphalte 2T 1pc
5 Pompe d'asphalte 2 ensembles Pour la réception et l'alimentation d'asphalte
6 Système de contrôle thermique de four d'huile (complètement automatique) 1set
7 Oléoduc thermique d'asphalte 1set Avec l'usine de QLB-3000model
